                原油自動取樣器

                ZHYQ系列原油自動取樣器針對原油(管輸,船運、車運裝卸)取樣的現場實際和ISO3171、SY/T5317-2006兩個標準而設計制造。它摒棄了目前市場上取樣器的種種弊端,在產品結構、試樣采集和試樣保存方面進行了創新研究,是一款原油取樣的專利產品。適用于原油管道輸送及船運、車運裝卸的試樣采集,尤其符合貿易交接口精確計量的要求。




                生產企業:南陽市中南儀表有限責任公司

                服務熱線:13803878703

                產品詳情

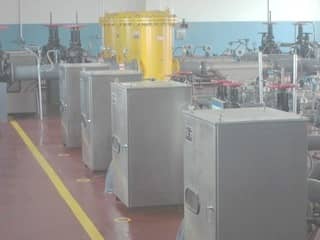

                ZHYQ系列原油自動取樣器



                一、概述
                ZHYQ系列原油自動取樣器針對原油(管輸,船運、車運裝卸)取樣的現場實際和ISO3171、SY/T5317-2006兩個標準而設計制造。它摒棄了目前市場上取樣器的種種弊端,在產品結構、試樣采集和試樣保存方面進行了創新研究 。適用于原油管道輸送及船運、車運裝卸的試樣采集,尤其符合貿易交接口精確計量的要求。

                1、設備功能:
                1)、結構簡單可靠,運行故障率低,便于維護。
                2)、自動化程度高,對試樣采集和流量信號全過程監測,設有各種故障和異常情況報警。
                3)、針對流量比例樣設計,同時兼顧時間比例樣的采集。
                4)、取樣探頭入口取樣線速度隨輸油速度自動調節,確保所采試樣的代表性。
                5)、樣品接收器采用密閉式可變容積結構,樣品與輸油管道壓力、溫度同條件儲存,無成分損失。
                6)、PLC控制系統,計算機顯示并操作,參數設置明了,可滿足各種輸油工作狀態下的樣品采集設置。
                7)、同時具有在線含水測試功能。電容法原理,量程:0-5,0-10,0-20,0-30。能自動進行實流標定。
                8)、內置計量管理系統,對輸入的流量計信號進行體積量計數。輸油運行狀況監測和報警、儲存。打印32天臺班數據。
                9)、清洗功能,設備長期停用前可對接液管件及部件進行清洗。
                2、設備特點:
                ● 配置帶壓密閉可變容積式樣品接收器,保證取樣期間樣品始終保持與取樣位置相同的狀態,防止輕組分和水蒸氣損失(SY/T5317-2006 11.1):
                ● 流量比例取樣和時間比例取樣兼備,保證取樣速率與管內流量成比例(SY/T5317-2006 4.2.2):
                ● 單位樣品體積:1毫升~1.5毫升可調,最高工作頻率:30個/分(SY/T5317-2006 14.2.1.2):
                ● 液體進入取樣探頭的線速度等于主管線內液體流經取樣探頭的線速度(SY/T5317-2006 3.11和6.4.2.1f):

                計量管理系統

                原油動態計量的油量計算,軟件鑲嵌GB9109.5和GB1885的各類?石油計量表?,數據處理遵循GB8170的修約規則??商娲斯げ楸?、手工計算,極大的減輕了操作人員的勞動強度,同時又避免了手工計算常出現的計算錯誤。

                軟件同時鑲嵌有七個子計算器:視密度轉20℃標準密度、20℃標準密度轉15℃標準密度、溫度修正系數Ctl、壓力修正系數Cpl、空氣浮力系數Fa、15℃標準密度轉20℃標準密度、15℃標準密度每噸轉桶(美)的系數,可方便進行單項計算。

                二、產品結構和工作原理

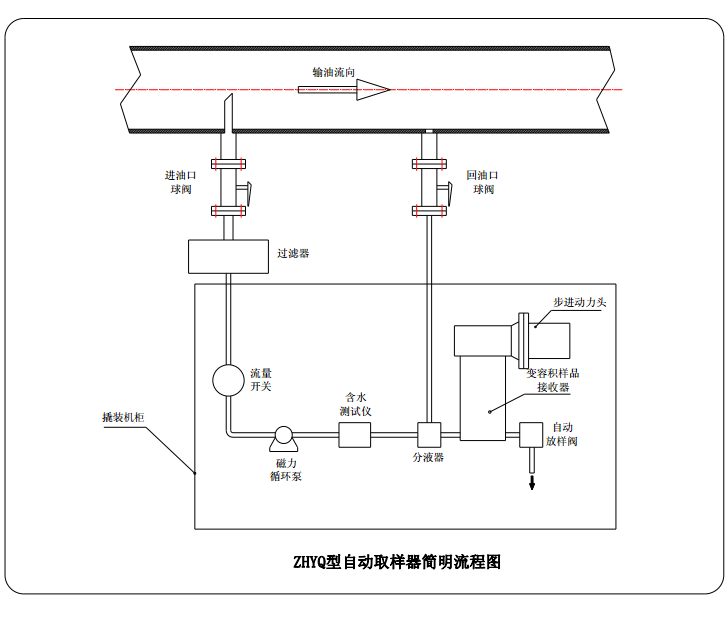

                ZHYQ-Ⅱ取樣器由循環回路、含水測試變送器、分液器、密閉式可變容積樣品接收器及控制顯示裝置等構成。

                原油在變頻循環泵作用下,經由取樣探頭、手動球閥、過濾器、含水測試變送器組成的循環回路中流動,入口流速 與其在管道中的流速 相等。分液器汲取循環回路的適量原油,其分液量以流量計電子信號控制為流量比例樣,以電子時鐘信號控制為時間比例樣。經分液器采集的樣品存放在密閉可變容積接收器中,接收器與管道中的壓力相同、溫度近似,從而最大可能地保證了采集原油的代表性。
                在自動取樣的同時,含水測試變送器將循環回路中原油含水值同步檢出并實時輸入計算機。系統內置實流標定程序,可方便的對含水儀進行示值標定。
                ZHYQ-L自動取樣器,自配對夾式超聲流量計,滿足用戶流量比例取樣的要求。
                ZHYQ原油自動取樣器防爆合格證證書號:CNEx05.1358(發證機關:國家防爆電氣產品質量監督檢測中心)

                ZHYQ原油自動取樣器產品檢驗合格證證書號:WT200640185(發證機關:南陽市技術監督局)




                三、功能參數
                1、輸入信號:流量計信號(脈沖或模擬量信號)。
                2、參數設定
                1)、子樣體積量設定范圍:1-20mL
                2)、總取樣量設定范圍:500-1500mL。
                3)、預期取樣時間設定范圍:120~480分鐘
                4)、取樣方式設定:流量比例樣或時間比例樣或定量比例取樣
                3、取樣數據顯示及處理
                1)、取樣量和取樣時間實時顯示
                2)、工作狀態顯示
                3)、報警類型文字顯示
                4)、200次取樣資料(取樣開始時間、終止時間,實際取樣量)顯示記錄儲存,有自動溢出功能。
                4、計量管理系統
                流量計電子記數器、瞬時流量、整點時流量計記數器數值、臺班計量體積量顯示、流量計機械記數器與電子記數器誤差校對、輸油瞬時流量超監控范圍報警顯示。臺班輸油量32天數據記錄儲存、報表打印。
                5、在線含水測試,量程3%、10%、30%。
                6、RS485通訊接口、USB接口、網絡接口,數據可遠傳監控。
                7、控制及報警
                1)、加熱保溫系統(手動):循環回路原油介質加熱和取樣機柜加熱均由防爆自限式伴熱帶提供。
                2)、取樣異常情況報警,取樣超限自動停機并報警。
                3)、流量計信號異常情況監測并報警。
                4)、采樣回路密封失效自檢報警。
                5)、設備關鍵部件故障自檢報警。
                8、樣品采集和儲存
                樣品儲存在密閉可變容積接收器中,接收器內的壓力和溫度與管輸壓力和溫度相同。
                9、短時停電自動應急處理
                發生臨時停電,恢復供電后可接續取樣,因停電而耽擱的取樣量PLC自動修補。
                四、技術參數
                1、取樣器特性系數PF(0.95~1.05)。
                2、兼容速度式和容積式流量計(脈沖輸入信號和模擬量信號)
                3、工作環境溫度:-20~40℃。環境空氣最大相對濕度不大于90%(+25℃)。
                4、工作壓力等級:1.6 MPa 、2.5 MPa 、4.0MPa、6.0MPa、10.0MPa。
                5、在線含水儀量程:3%、10%、30%。
                6、對夾式超聲流量計精度等級:1.0級。
                7、工作介質溫度:≤90℃
                8、供流量計變送器電源:DC 24V
                9、電源: AC 2N 220V/1000W(平均運行功耗600W)
                10、電器防爆:dⅡBT4

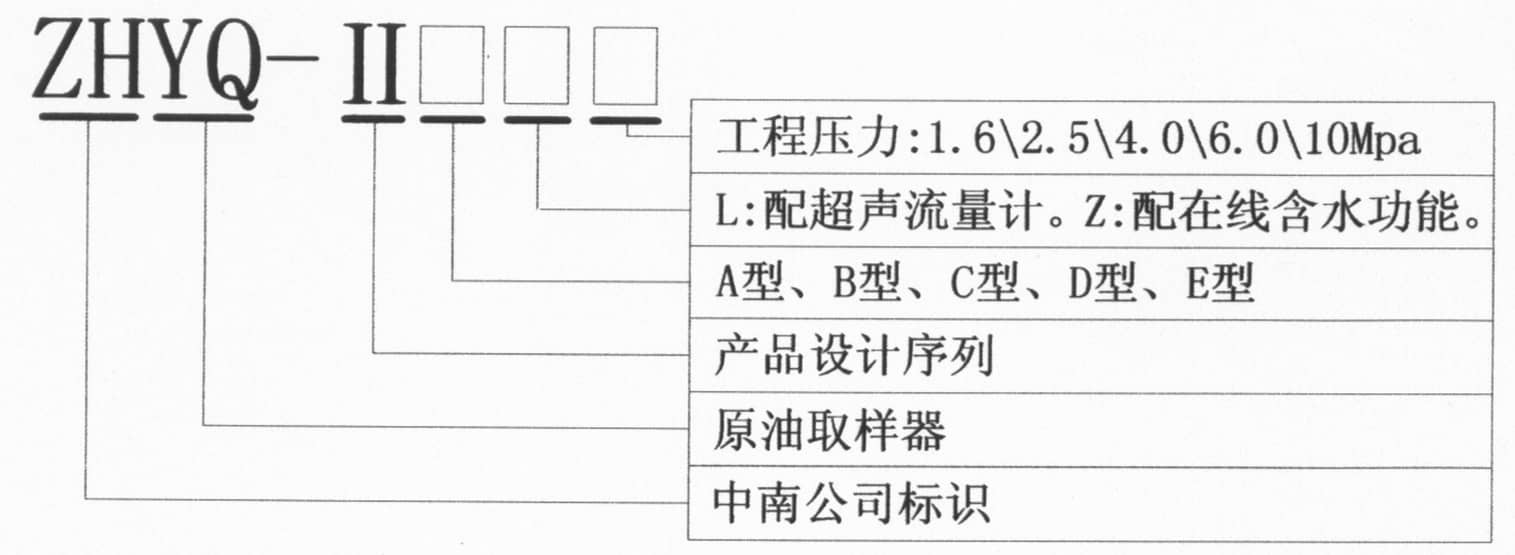

                五、型號編制說明及規格


                六、外形尺寸及安裝要求
                1、外形尺寸:取樣機柜尺寸長寬高630*730*1300。

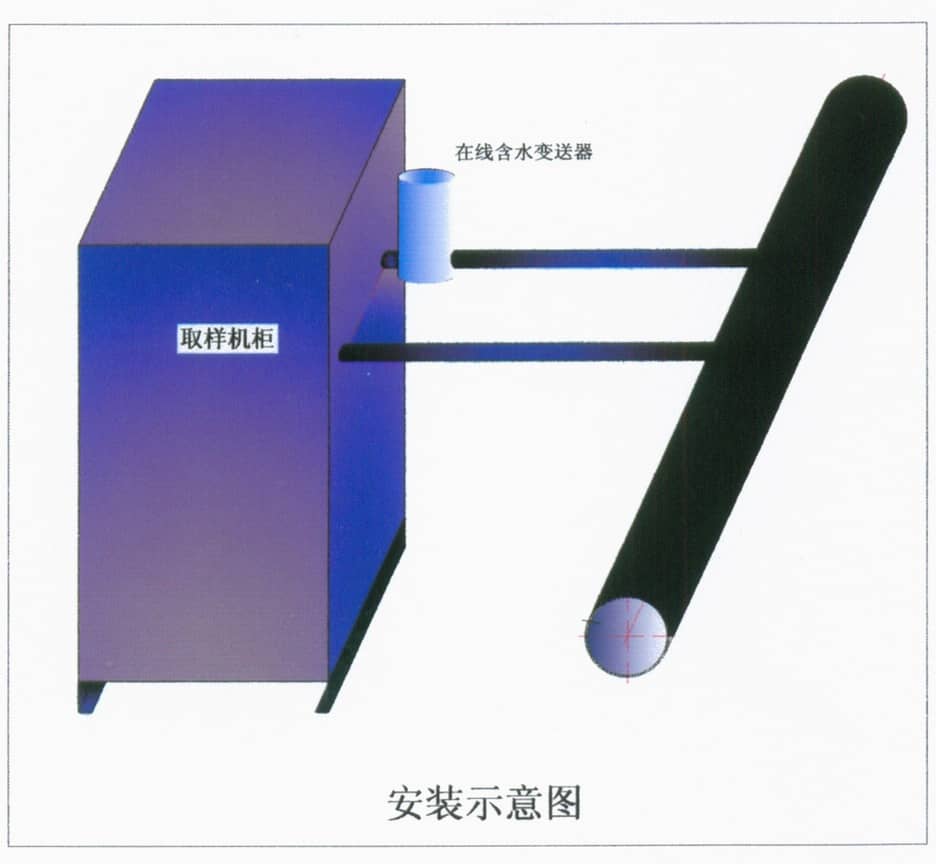

                2、安裝要求:

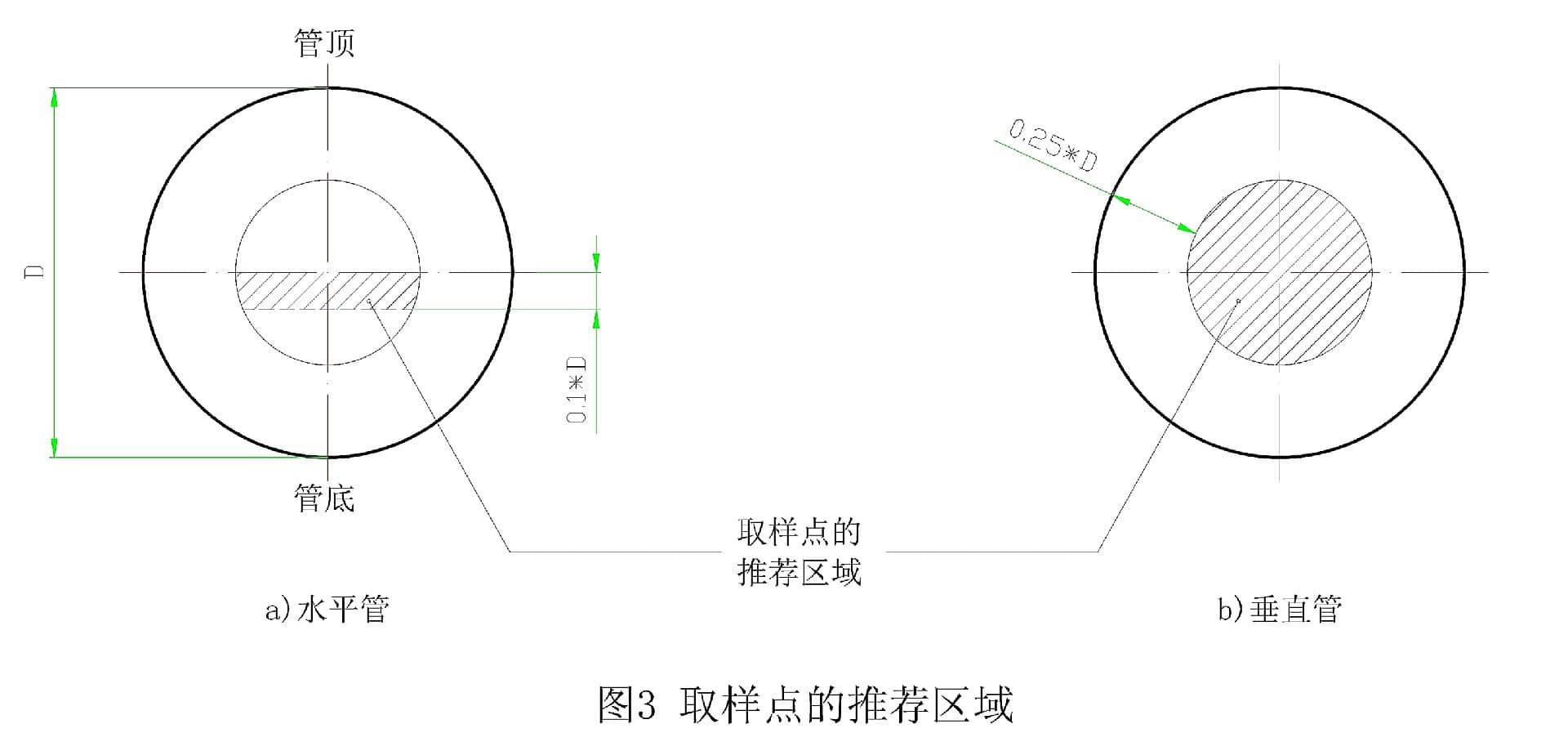

                1)、取樣口安裝應符合SY/T5317-2006要求
                2)、取樣機柜與計算機之間電纜長度不應超過50米(大于以上距離應特殊訂貨)
                3)、計算機安裝于非防爆場所。
                4)、取樣機柜和計算機均須可靠接地。



                七、其它
                1、隨機文件
                《產品說明書》 1份 《使用操作指南》 1份
                《安裝調試指南》1份 《產品出廠合格證》1份
                2、隨機附件
                密封件 1套
                不銹鋼樣品容器 1個
                3、訂貨須知
                1)、隨機配備的機柜到顯示器間電纜長度為50米。如距離大于50米時需加裝中間放大器,訂貨時特殊說明。
                2)、供流量變送器電源電壓不是DC24V時需特殊訂貨。
                3)、環境溫度大于40℃時需特殊訂貨。

                4)、輸油管道正常運行壓力≤0.2MPa時需特殊訂貨
