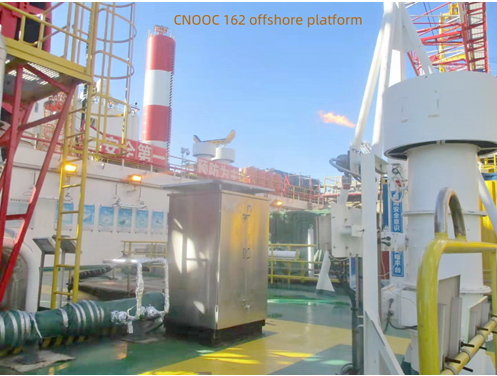

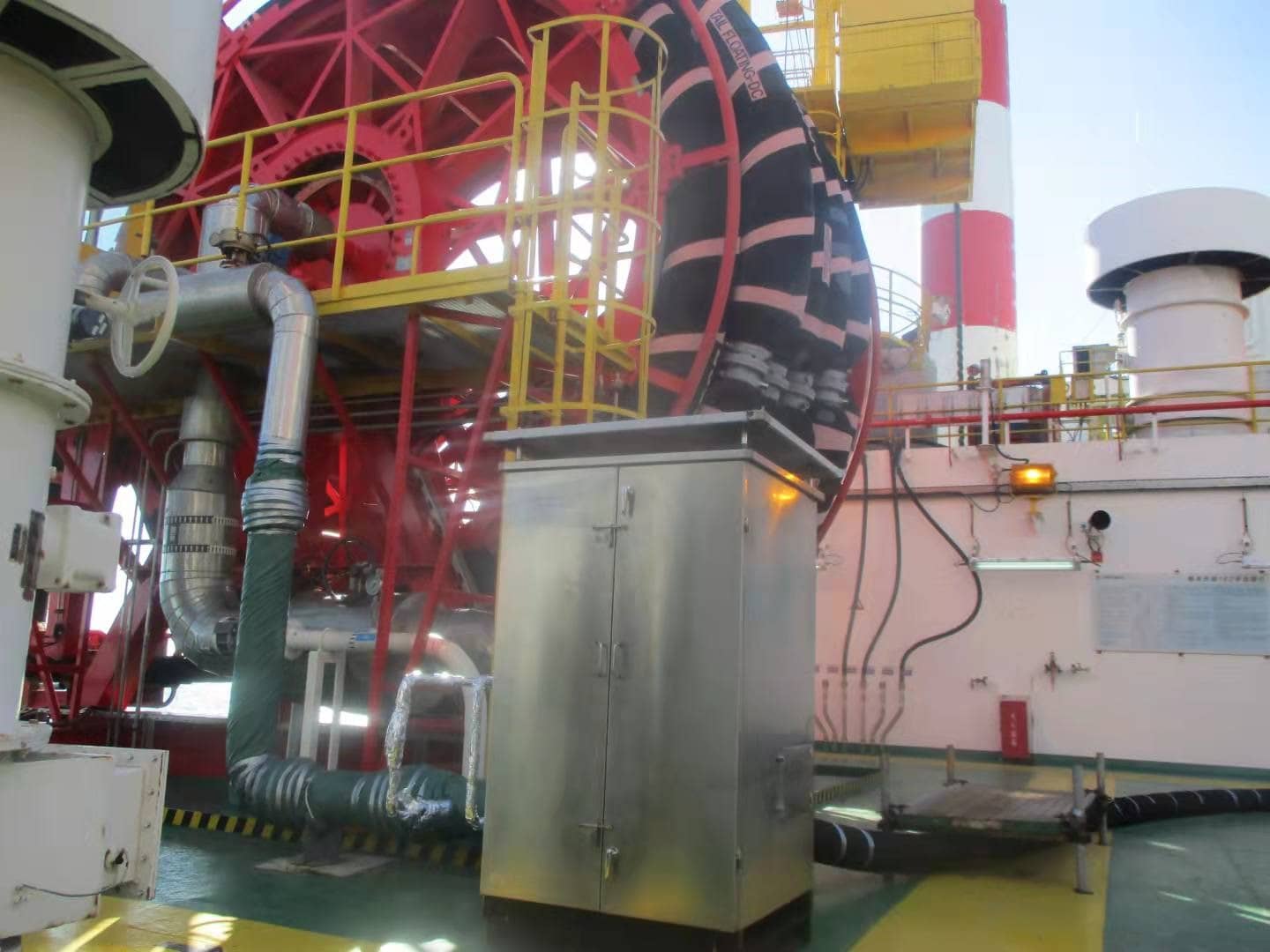

                卸油碼頭專用自動取樣器

                ZHYQ-Ⅱ-XM型卸油碼頭專用自動取樣裝置,執行國標GB/T27867,執行國際標準ISO3171和美國石油學會標準API 8.2。




                生產企業:南陽市中南儀表有限責任公司

                服務熱線:13803878703

                產品詳情

                  ZHYQ-Ⅱ-XM型卸油碼頭專用自動取樣裝置,針對性解決了卸油碼頭管輸原油自動取樣的四大難題:

                    ●  超寬卸油流量范圍(典型值30:1)的有效應對,

                    ● 滿足管線通球試驗的要求,

                    ● 超大單次卸油量的有效應對,

                    ● 海風腐蝕的有效應對,


                    ZHYQ-Ⅱ-XM型卸油碼頭專用自動取樣裝置,執行國標GB/T27867,執行國際標準ISO3171和美國石油學會標準API 8.2。

                        一、設備構成

                    取樣裝置由射流混合系統、自動取樣系統、試樣混合分樣系統三大部分構成。

                         1、射流混合系統

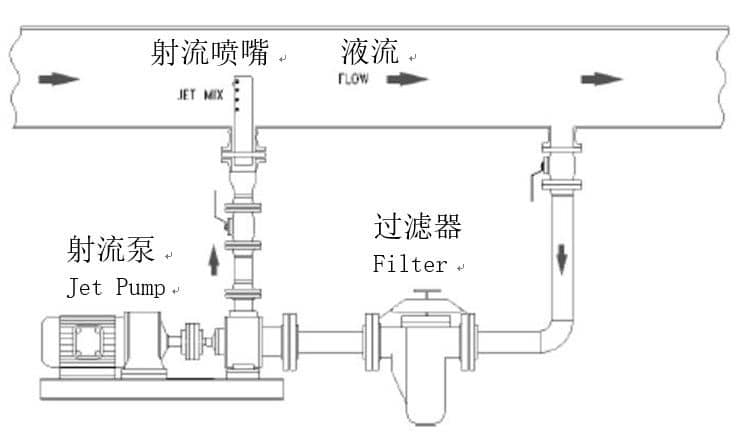

                    由射流噴嘴總成管段和射流泵組成,分前、后二級混合。


                 射流噴嘴總成管段的材質選用輸油管線相近材質,射流噴嘴及管段兩端法蘭在廠內焊制,射流嘴的數量、直徑、固

                方位、射流泵的 排量、 揚程等諸元由SH計算模塊給出,在最差條件(最小粘度、最小密度、最小輸油流量)能確保油中

                水分散度C1/C2滿足標準的要求,射流泵選用優質防爆離心泵。


                      法蘭端面距L=1.2*D+970。 其中:L四舍五入園整到毫米,D為輸油管內徑。

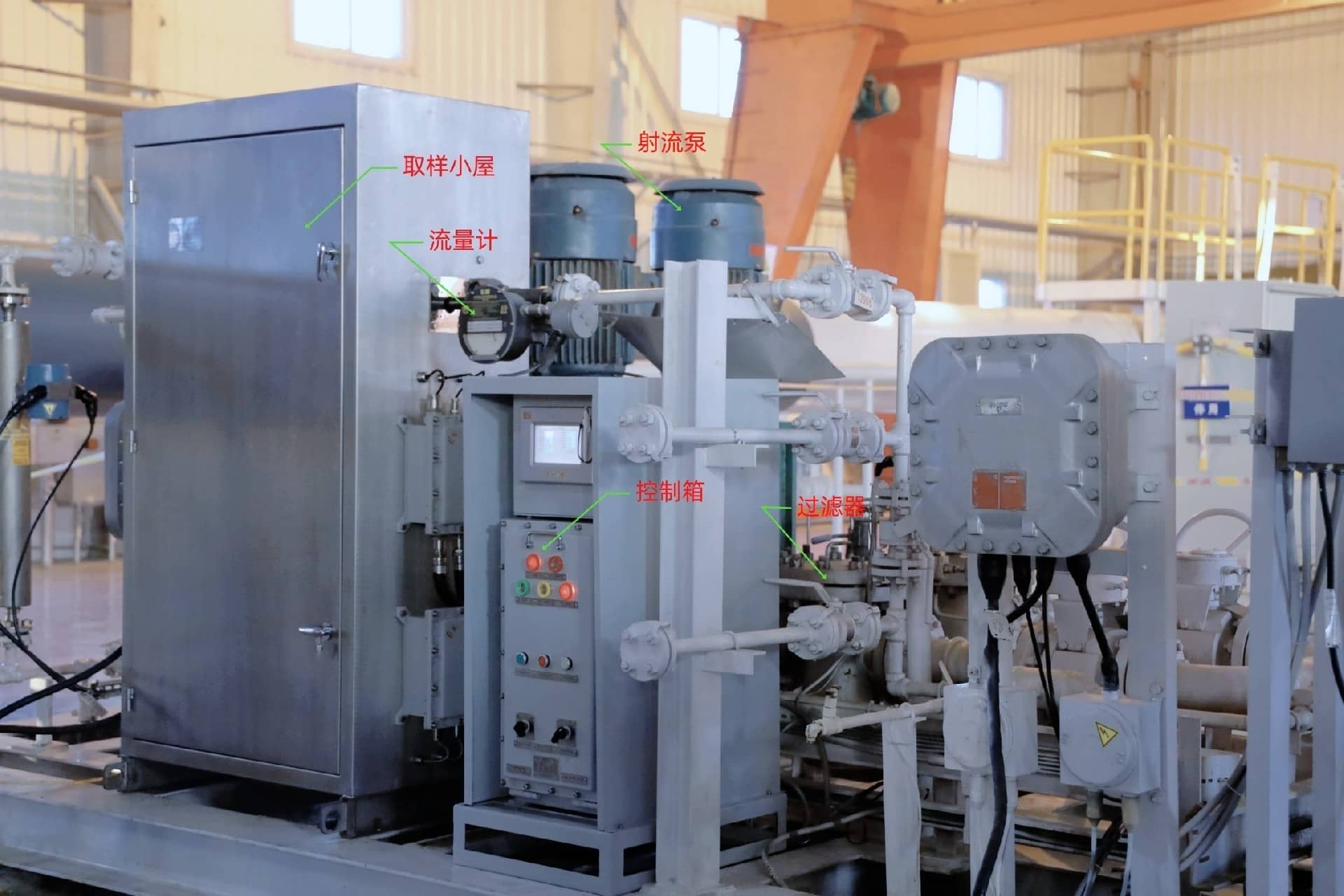

                     2、自動取樣系統

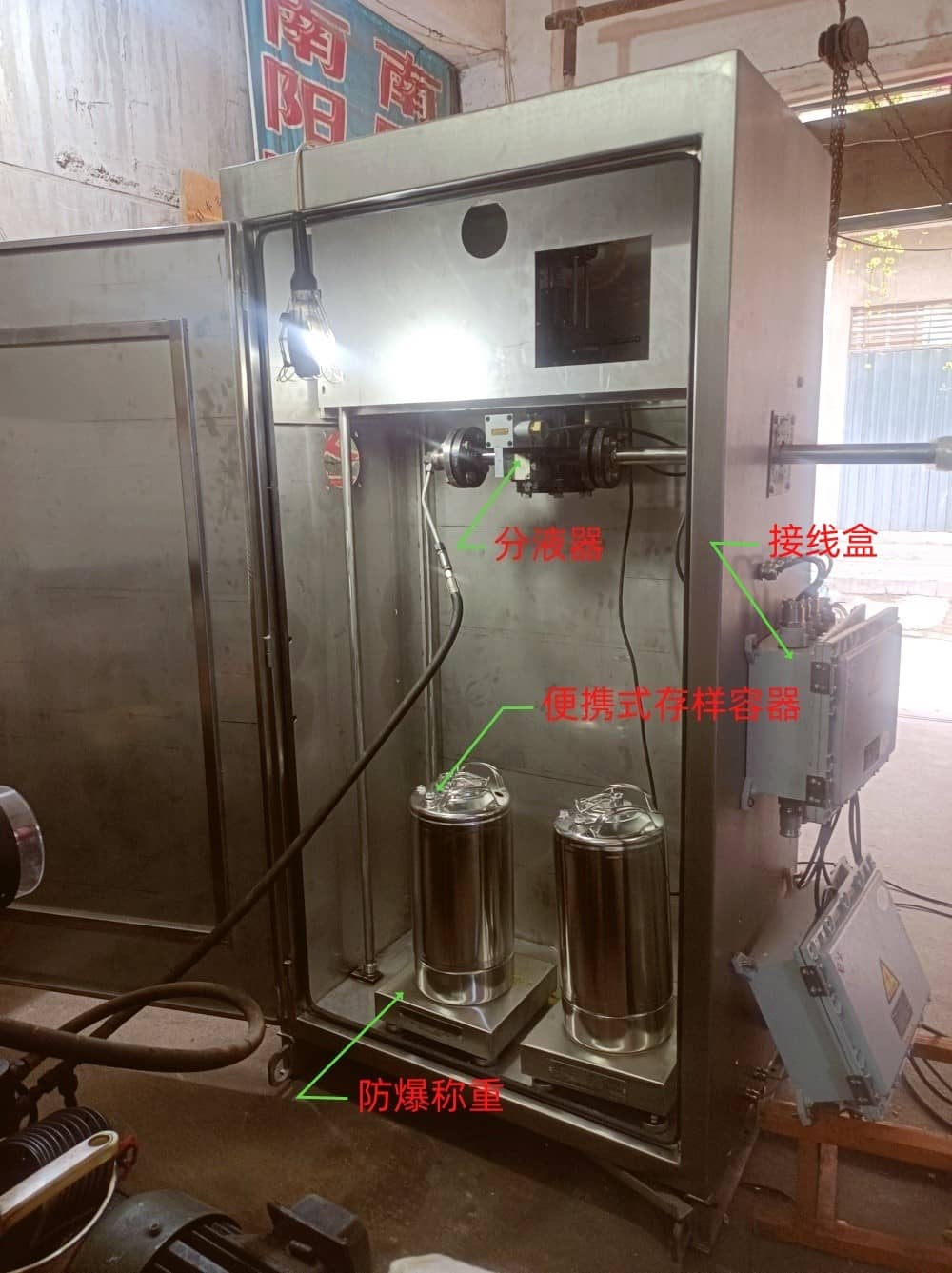

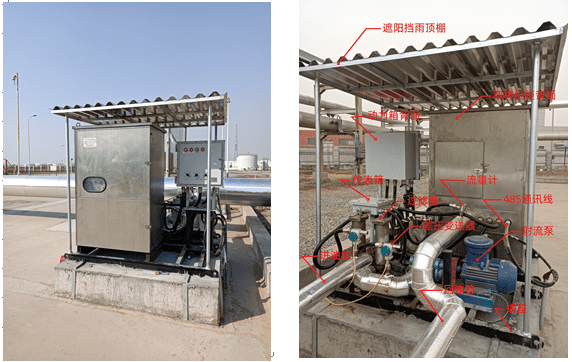

                        自動取樣系統由取樣探頭組件、磁力循環泵、流量開關、在線含水變送器(可選件)、分液器、便攜式存樣容器、稱

                重系統、防爆控箱、對夾式超聲波流量計(可選件)、撬裝機柜等組成。

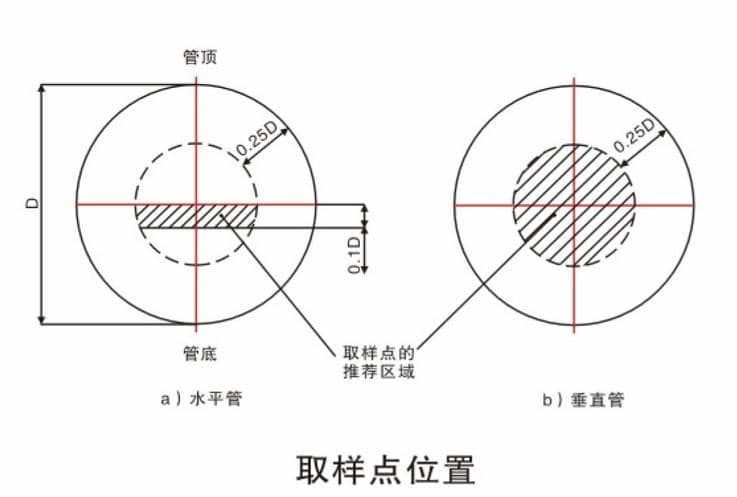

                2.1、插拔式取樣探頭在管線做通球測試時,可將取樣探頭從管線內拔出。

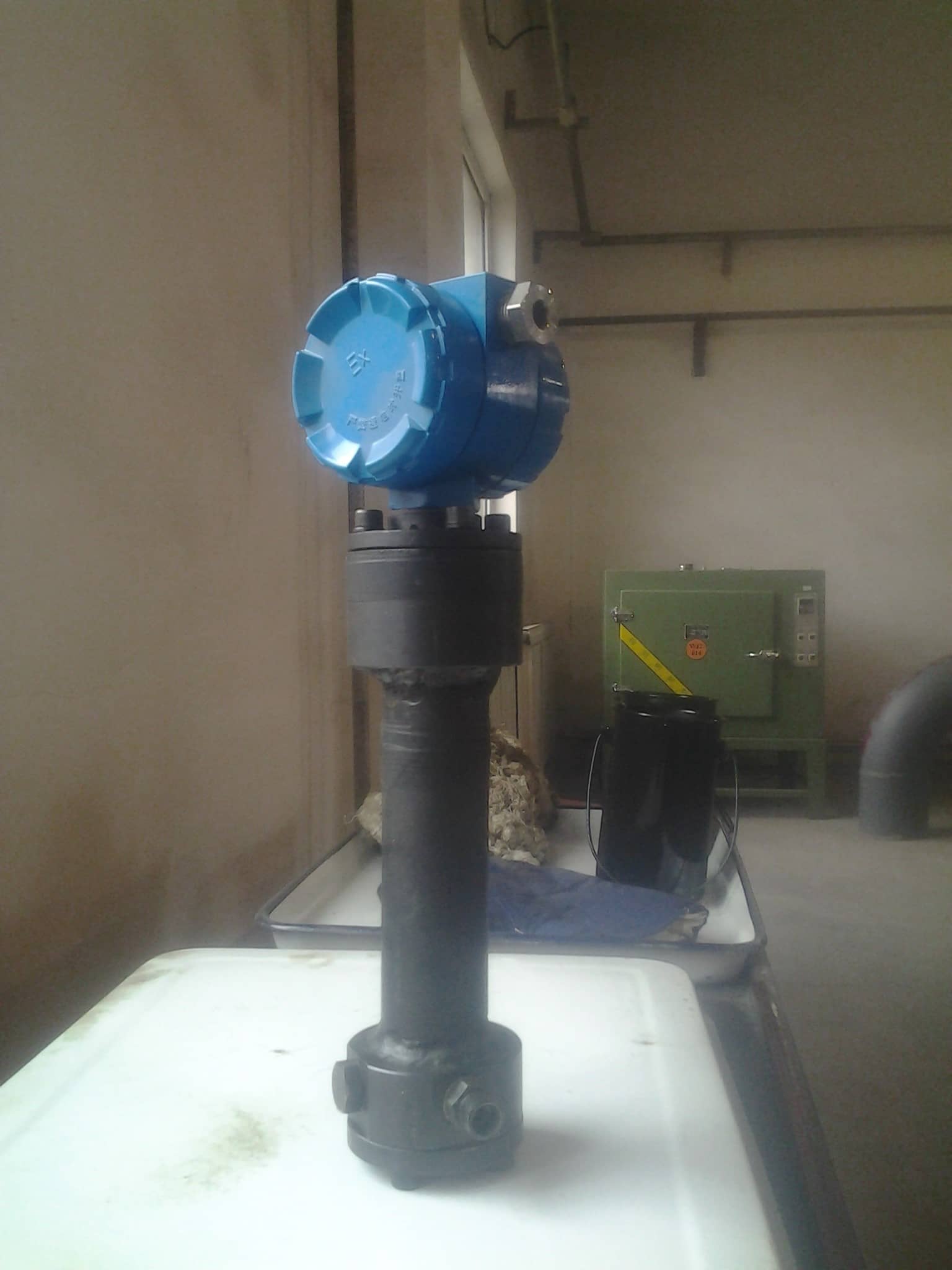

                2.2、在線含水變送器

                    電容法原理,分辨率0.01,重復性誤差0.05。

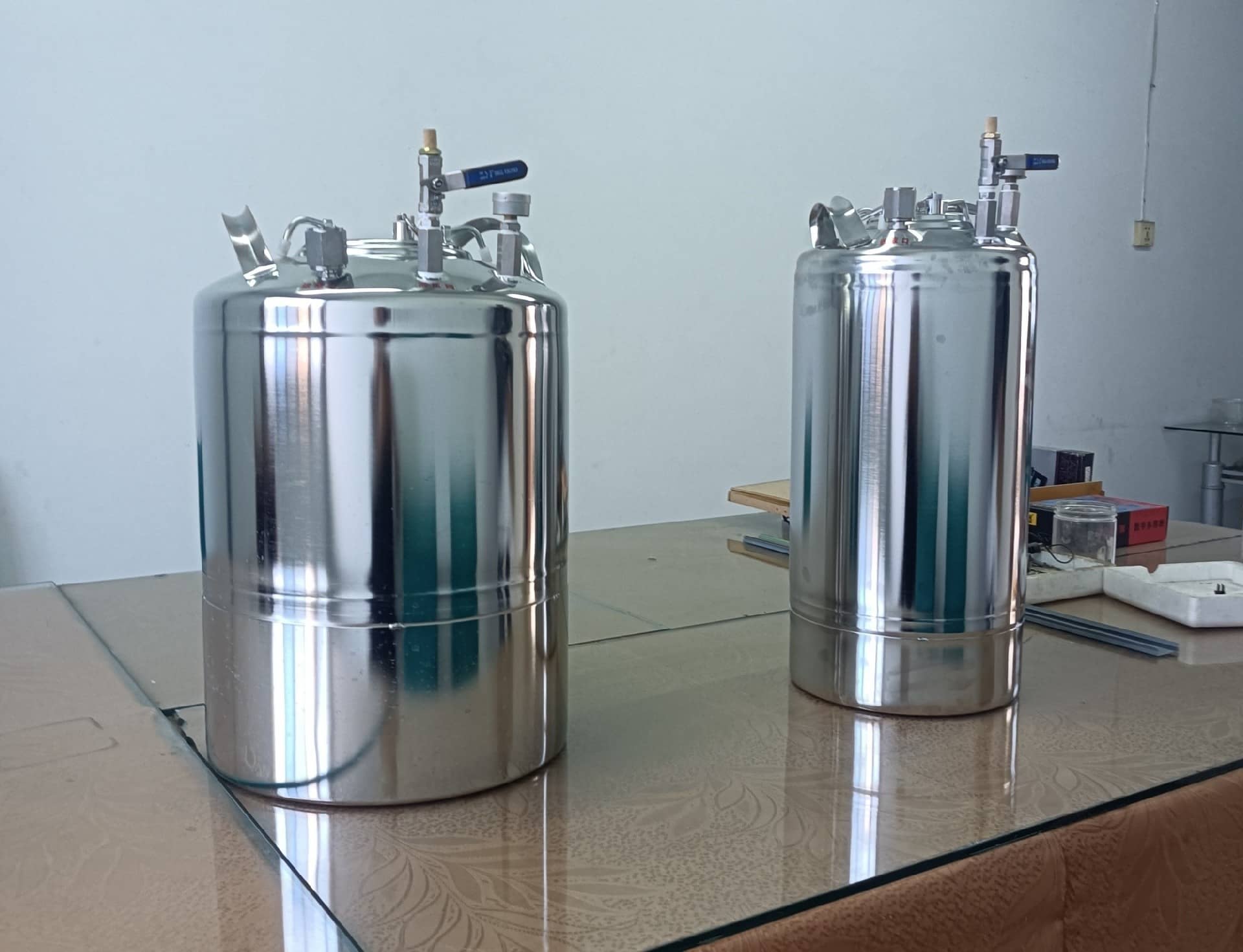

                2.3、便攜式接樣容器


                      由不銹鋼制成,容器配有壓力指示器和泄壓閥。接收器具有大的快速釋放開口,以便易于清洗,并具有光滑的內表面以

                保證最小限度的表 面附著。設計容積10升、20升。


                  2.4、分液器


                     分液器提取所需子樣并將其送入接樣容器,最小子樣體積量1.5毫升,另有5、10、20毫升可選。

                      2.5、對夾式超聲波流量計(可選)

                             外夾式安裝,無需對輸油管線破口焊接,測量精度2.0。流量信號供自動取樣裝置實現流量比例取樣。

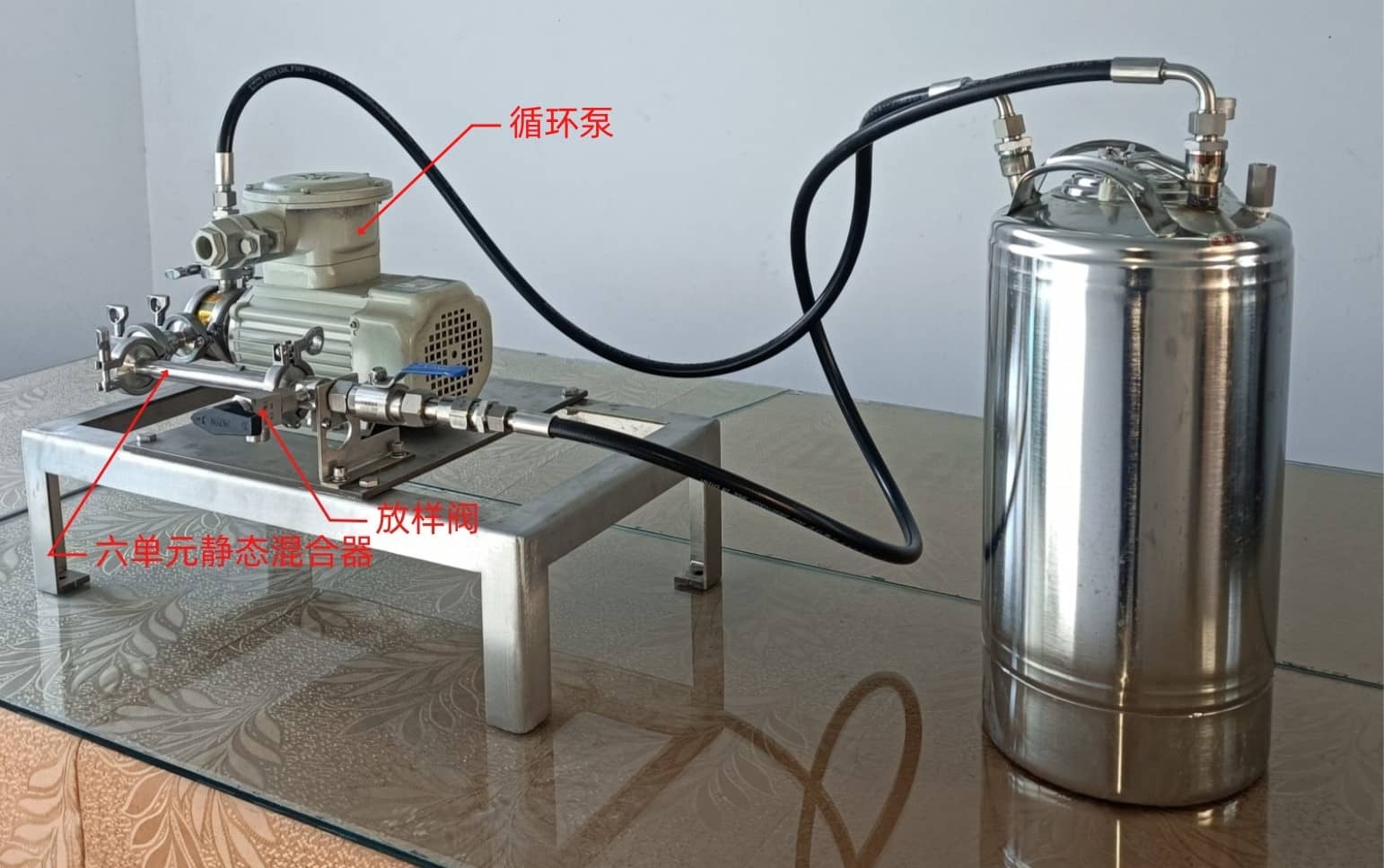

                 3、試樣混合分樣系統,

                    接收器通過特制的連管與循環泵連接,組成實驗室環路混合分樣裝置。連管接頭開孔為微型孔,使得液體被迫通過小孔

                徑時產生射流并在中旋轉。該裝置亦可移至現場對取樣設備進行清洗。



                4、設備制作材質:①接液件全部為316L不銹鋼,②非接液件除基座外全部為不銹鋼。

                二、設備功能與技術參數

                         1、設備功能

                        1.1、工作簡明流程圖


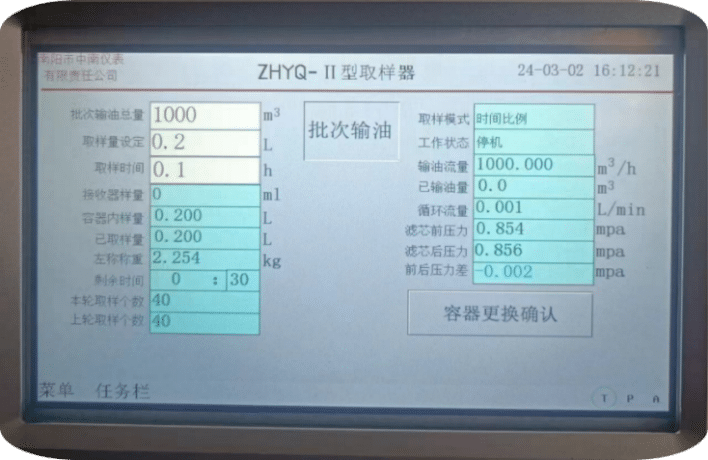

                       1.2、功能


                          ● 射流混合:二級射流混合,能確保在最小輸油流量時含水率比值C2/C1滿足GB/T-27867標準的要求、在最大輸油流量時

                             管線附加壓損微乎其微可忽略不計。自動變檔,當輸油流量達到Q1時,系統自動停止一級射流裝置工作,當輸油流量達

                             到Q2時,系統自動停止全部射流裝置工作,以此節約運行費用。

                          ● 采集流量比例試樣,確保取樣速率與輸油速率成比例。

                          ● 稱重報警:意外情況導致的試樣量超限,稱重裝置自動停止設備取樣工作并發出報警訊息。

                          ● 自帶對夾式超聲波流量計,測量精度2.0,為采集流量比例試樣提供指示性數據。

                          ● 自帶原油在線含水變送器,電容法原理,分辨率0.01,重復性誤差0.05。

                          ● 自帶機柜電伴熱。

                          ● RS485通訊接口,MODEBUS RTU通訊協議。

                          ● 插拔式取樣探頭組件,在管線做通球測試時,可將取樣探頭從管線內拔出。

                          ● 試樣混合及分樣:在化驗室,利用循環泵產生的高流速對試樣進行混合,達到混合要求后,可邊混合邊分樣,直至分夠

                             所需份數,多余試樣可通過試樣混合分樣系統返排回輸油管線,還可使用該系統至取樣現場對取樣設備進行清洗。

                        2、技術參數

                        2.1、取樣性能系數(PF):1±0.1。

                                單位樣品體積系數(GF):1±0.05。

                        2.2、子樣體積1.5毫升,另有5、10、20毫升可選。

                        2.3、便攜式接樣容器設計容積10升、20升。

                        2.4、工程壓力2.5MPa。

                        2.5、電氣防爆標識:dBT4。

                        2.6、電源:380V,功率3-6KW。

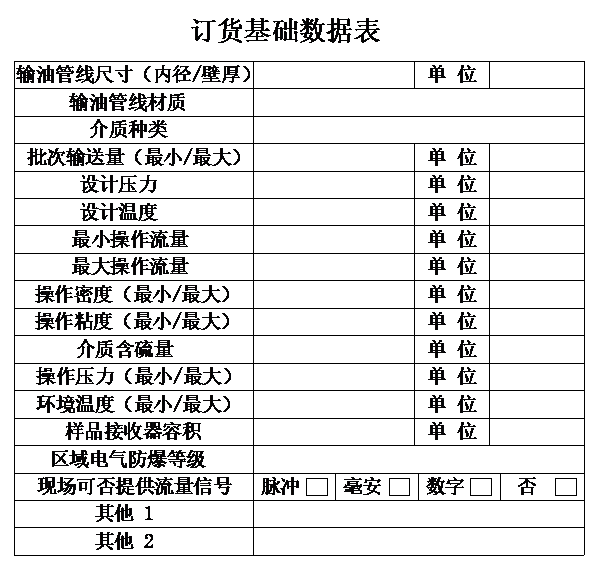

                       三、訂貨附表
